Trong ngành công nghiệp ô tô hiện đại, hệ thống treo đóng vai trò quan trọng trong việc đảm bảo sự êm ái, ổn định và an toàn khi vận hành. Trong số các loại hệ thống treo phổ biến hiện nay, hệ thống treo MacPherson nổi bật với thiết kế đơn giản, hiệu quả cao và chi phí sản xuất tối ưu. Được ứng dụng rộng rãi trên nhiều dòng xe du lịch và xe phổ thông, hệ thống treo MacPherson không chỉ giúp hấp thụ chấn động từ mặt đường mà còn hỗ trợ tốt cho việc đánh lái và kiểm soát thân xe. Bài viết dưới đây của Suzuki Việt Thắng sẽ giúp bạn hiểu rõ hơn về cấu tạo, nguyên lý hoạt động cũng như ưu và nhược điểm của hệ thống treo MacPherson một trong những giải pháp treo bánh xe hiệu quả và phổ biến nhất hiện nay.

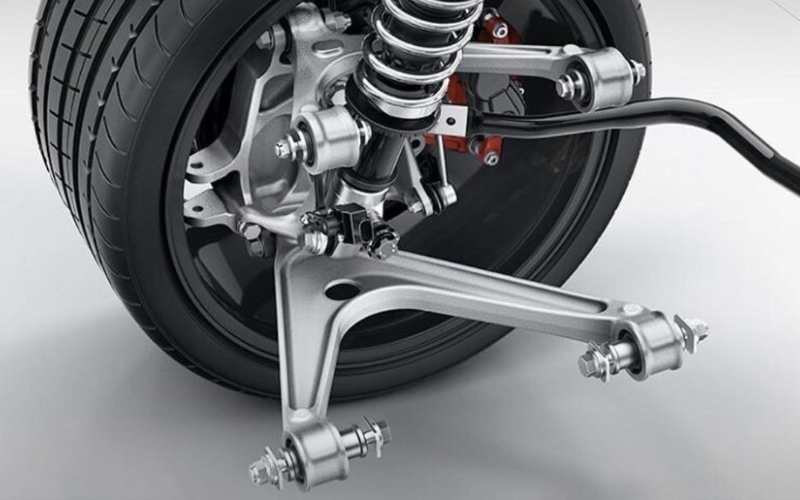

Hệ thống treo Macpherson là gì?
Hệ thống treo MacPherson là một dạng hệ thống treo độc lập, được thiết kế đơn giản và phổ biến trên nhiều dòng xe ô tô hiện nay, đặc biệt là ở cầu trước. Được phát minh bởi kỹ sư Earle S. MacPherson vào thập niên 1940, hệ thống này bao gồm các bộ phận chính như giảm xóc, lò xo cuộn, càng chữ A và ổ trục bánh xe. Trong đó, giảm xóc đóng vai trò trung tâm vừa hấp thụ dao động vừa đảm nhận nhiệm vụ định hướng lái. Ưu điểm nổi bật của hệ thống treo MacPherson là cấu trúc gọn nhẹ, tiết kiệm chi phí sản xuất, dễ bảo trì và phù hợp với nhiều loại xe du lịch phổ thông. Tuy nhiên, hệ thống này cũng có một số hạn chế về độ ổn định khi vào cua hoặc khi vận hành ở tốc độ cao do thay đổi góc nghiêng bánh xe trong quá trình hoạt động.

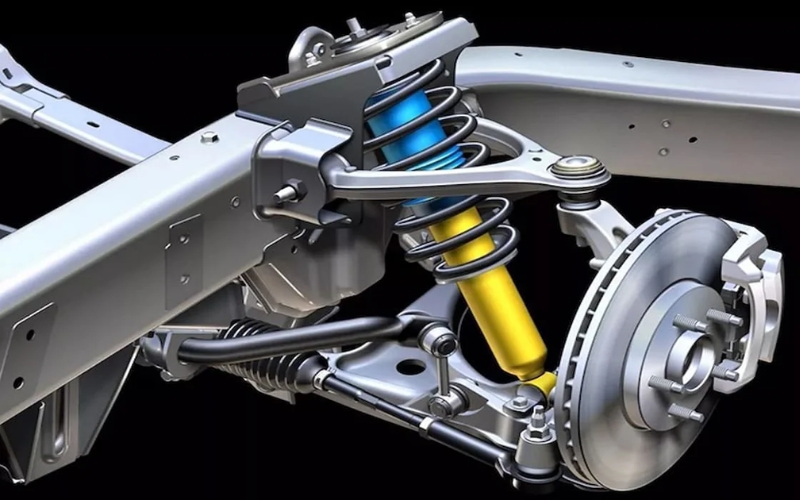

Cấu tạo hệ thống treo Macpherson
Hệ thống treo MacPherson là một loại hệ thống treo độc lập, có cấu tạo tương đối đơn giản nhưng vẫn đảm bảo khả năng giảm chấn và định hướng lái hiệu quả. Cấu trúc của hệ thống này được thiết kế sao cho các bộ phận hoạt động linh hoạt trong việc hấp thụ dao động từ mặt đường, đồng thời giúp bánh xe duy trì tiếp xúc tốt với mặt đường trong suốt quá trình di chuyển.
Dưới đây là các bộ phận chính trong cấu tạo của hệ thống treo MacPherson:
- Giảm xóc (phuộc nhún): Đây là thành phần trung tâm của hệ thống treo MacPherson. Giảm xóc có dạng ống thủy lực, bên trong chứa dầu hoặc khí nén, giúp hấp thụ các dao động từ bánh xe khi xe di chuyển trên đường gồ ghề. Phuộc nhún còn đóng vai trò như một trục liên kết, kết nối từ thân xe đến moay-ơ bánh xe, đảm bảo khả năng định hướng khi đánh lái.
- Lò xo cuộn (lò xo trụ): Lò xo được lắp quanh giảm xóc và có chức năng chịu lực chính từ thân xe, giúp xe đàn hồi khi chịu tác động từ mặt đường. Lò xo và giảm xóc phối hợp chặt chẽ với nhau để hấp thụ rung chấn và ổn định chuyển động của bánh xe. Trong hệ thống MacPherson, lò xo thường là loại lò xo trụ, nhỏ gọn và dễ bố trí.
- Càng chữ A (càng chữ L hoặc tay đòn dưới): Càng chữ A hay còn gọi là tay đòn dưới có nhiệm vụ liên kết moay-ơ bánh xe với khung xe, đồng thời kiểm soát chuyển động lên xuống của bánh xe trong giới hạn nhất định. Nó cũng giúp định vị bánh xe ở vị trí chính xác và giữ ổn định cho cụm treo khi xe chuyển hướng hoặc vào cua.
- Ổ trục bánh xe (moay-ơ): Là nơi gắn bánh xe và kết nối với cụm giảm xóc và càng chữ A. Moay-ơ có thể quay cùng với bánh xe và phối hợp với cơ cấu lái giúp xe đổi hướng một cách chính xác. Phần moay-ơ thường có tích hợp vòng bi, đảm bảo quay trơn tru và chịu tải trọng từ xe.
- Gối đỡ trên (Mounting strut/Top mount): Đây là bộ phận kết nối phía trên của giảm xóc với thân xe. Gối đỡ này có thể có hoặc không tích hợp vòng bi xoay (strut bearing), giúp hệ thống treo quay linh hoạt khi bánh xe đổi hướng. Ngoài ra, nó còn có chức năng giảm chấn rung động truyền lên cabin.
- Thanh cân bằng (nếu có): Một số hệ thống MacPherson có trang bị thêm thanh cân bằng (stabilizer bar hoặc anti-roll bar) để giảm thiểu hiện tượng nghiêng thân xe khi vào cua. Thanh này nối giữa hai bánh xe cùng trục, giúp phân phối đều lực khi xe chuyển hướng gấp.
Ưu và nhược điểm hệ thống treo Macpherson
Hệ thống treo MacPherson là một trong những giải pháp treo bánh xe phổ biến nhất trong ngành công nghiệp ô tô hiện nay. Sở dĩ hệ thống này được ưa chuộng rộng rãi là nhờ vào cấu tạo đơn giản, chi phí thấp nhưng vẫn đáp ứng tốt yêu cầu vận hành cho đa số dòng xe du lịch. Tuy nhiên, giống như bất kỳ giải pháp cơ khí nào, MacPherson cũng tồn tại những ưu điểm và hạn chế nhất định.

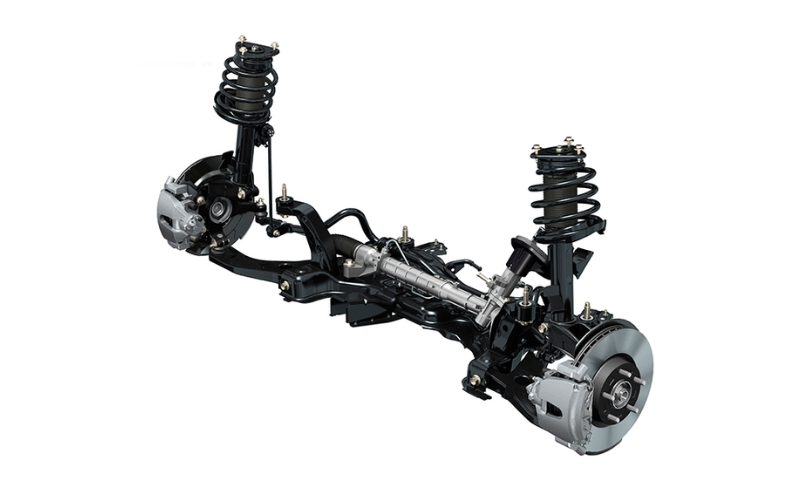

Ưu điểm của hệ thống treo Macpherson
- Cấu tạo đơn giản và gọn nhẹ: Hệ thống MacPherson chỉ bao gồm một phuộc nhún tích hợp với lò xo và một tay đòn dưới (càng chữ A), giúp giảm số lượng chi tiết, đồng thời rút gọn quá trình lắp ráp. Điều này đặc biệt có lợi trong sản xuất hàng loạt.
- Tiết kiệm không gian khoang động cơ: Do chỉ sử dụng một tay đòn và không cần thêm các thanh liên kết phức tạp, hệ thống treo MacPherson giúp tối ưu không gian phía trước xe. Điều này cho phép các nhà sản xuất thiết kế khoang động cơ nhỏ gọn hoặc mở rộng không gian cabin.
- Chi phí sản xuất thấp: Với ít linh kiện hơn so với các hệ thống treo đa liên kết hay double wishbone, chi phí sản xuất và lắp ráp của hệ thống MacPherson thấp hơn đáng kể. Đây là một trong những lý do chính khiến nó trở nên phổ biến trên các dòng xe phổ thông.
- Dễ bảo trì và sửa chữa: Nhờ vào thiết kế đơn giản, việc thay thế phuộc nhún, lò xo hay tay đòn dưới trong hệ thống này diễn ra nhanh chóng và không đòi hỏi nhiều công cụ chuyên dụng. Điều này giúp giảm chi phí bảo dưỡng cho người dùng.
- Trọng lượng nhẹ: Trọng lượng tổng thể của hệ thống MacPherson thấp hơn so với các hệ thống treo cầu kỳ khác. Điều này góp phần giảm trọng lượng xe, cải thiện hiệu quả tiêu thụ nhiên liệu và độ linh hoạt khi vận hành.

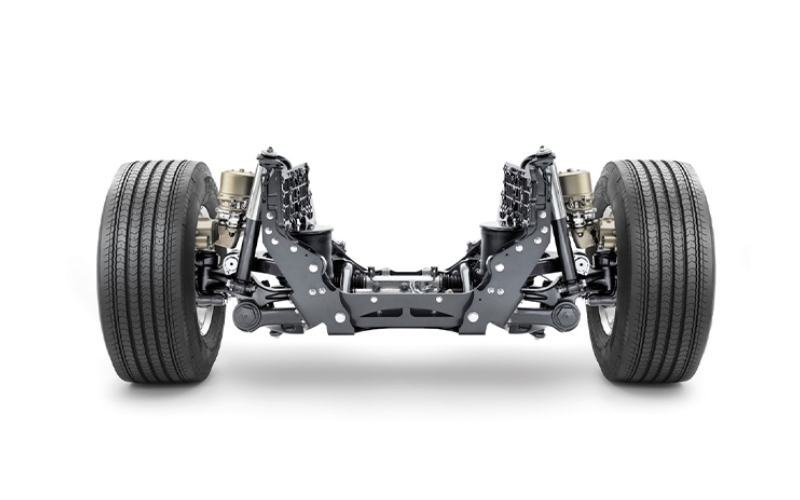

Nhược điểm hệ thống treo Macpherson
- Độ ổn định kém khi vào cua gắt: Vì chỉ có một điểm gắn phía dưới (tay đòn) và không có tay đòn trên, hệ thống này dễ bị thay đổi góc camber khi xe nghiêng. Điều này làm giảm khả năng bám đường của bánh xe khi xe vào cua ở tốc độ cao.
- Khó tối ưu hóa cho xe hiệu suất cao: Trên các dòng xe thể thao hoặc xe hạng sang, nơi yêu cầu cao về cảm giác lái, sự ổn định và phản hồi mặt đường, hệ thống MacPherson thường không đáp ứng được yêu cầu như các hệ thống treo phức tạp hơn như double wishbone hoặc đa liên kết.
- Phụ thuộc nhiều vào chất lượng giảm xóc: Do giảm xóc đóng vai trò kết cấu chính của hệ thống treo, nếu giảm xóc bị mòn hoặc hỏng, toàn bộ hoạt động treo và định hướng sẽ bị ảnh hưởng rõ rệt, gây mất ổn định khi vận hành.
- Không linh hoạt về điều chỉnh: Hệ thống MacPherson không dễ điều chỉnh các thông số như góc camber, caster hay toe như các hệ thống treo cao cấp khác. Điều này hạn chế khả năng tùy biến của người dùng hoặc các kỹ thuật viên chuyên độ xe.
Nguyên lý hoạt động hệ thống treo Macpherson
Hệ thống treo MacPherson hoạt động dựa trên cơ chế kết hợp giữa lò xo và giảm xóc để hấp thụ dao động từ mặt đường, đồng thời duy trì sự tiếp xúc ổn định giữa bánh xe và mặt đường trong suốt quá trình vận hành. Cơ chế này không chỉ giúp xe vận hành êm ái, ổn định mà còn góp phần cải thiện khả năng kiểm soát và độ an toàn khi đánh lái.

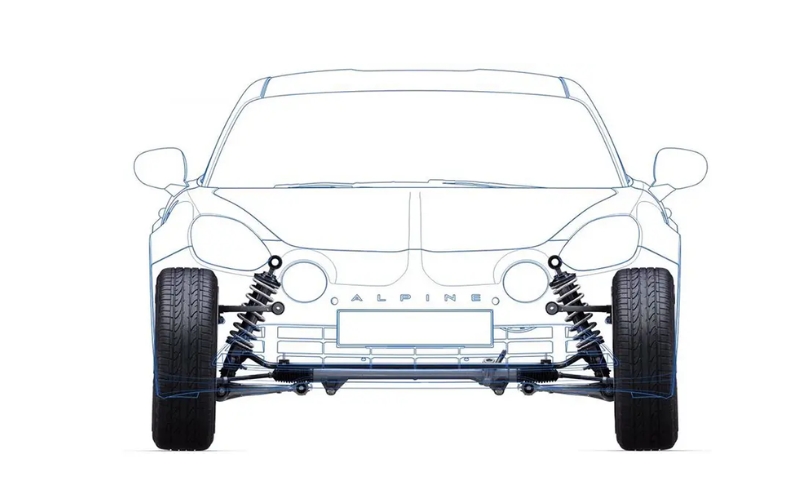

Nguyên lý hấp thụ dao động từ mặt đường
Khi xe di chuyển trên những đoạn đường không bằng phẳng, bánh xe sẽ bị tác động bởi các chướng ngại vật như ổ gà, gờ giảm tốc hoặc đá sỏi. Lực tác động này sẽ làm bánh xe dịch chuyển lên xuống.
- Lò xo cuộn có nhiệm vụ đàn hồi, giúp nâng đỡ thân xe và hấp thụ phần lớn lực tác động từ mặt đường. Khi bánh xe bị đẩy lên, lò xo nén lại để giảm chấn động truyền lên khung xe.
- Giảm xóc thủy lực (phuộc nhún) nằm bên trong cụm treo giúp làm chậm quá trình nén và giãn của lò xo, từ đó kiểm soát tốc độ dao động. Nhờ vậy, hệ thống treo không bị “nhún quá đà” và xe không bị chao đảo.
Kết quả là hành khách bên trong xe sẽ cảm nhận được sự êm ái và ít rung lắc, ngay cả khi xe đi qua các địa hình gồ ghề.

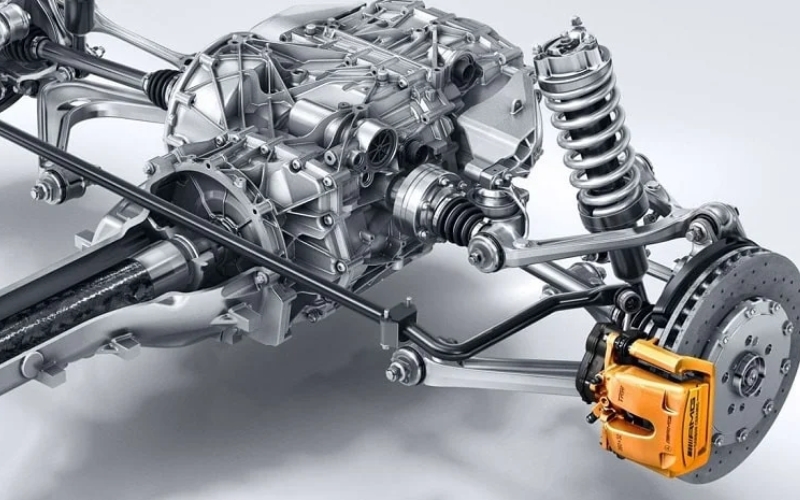

Nguyên lý điều hướng khi đánh lái
Một trong những đặc điểm đặc trưng của hệ thống MacPherson là cụm giảm xóc kiêm luôn chức năng điều hướng bánh xe. Điều này có nghĩa là phuộc nhún không chỉ hấp thụ lực mà còn quay theo khi tài xế đánh lái.
- Khi người lái xoay vô lăng, cơ cấu lái (thường là thanh răng, bánh răng hoặc trục vít thanh răng) truyền lực đến moay-ơ bánh xe.
- Moay-ơ được gắn trực tiếp với phuộc nhún nên sẽ quay theo hướng đánh lái. Việc này làm cho bánh xe đổi hướng, giúp xe rẽ trái hoặc rẽ phải tùy theo điều khiển của người lái.
Nhờ vào thiết kế tích hợp, hệ thống MacPherson giúp giảm thiểu số lượng khớp nối và bộ phận điều hướng, góp phần đơn giản hóa cấu trúc hệ thống treo trước.

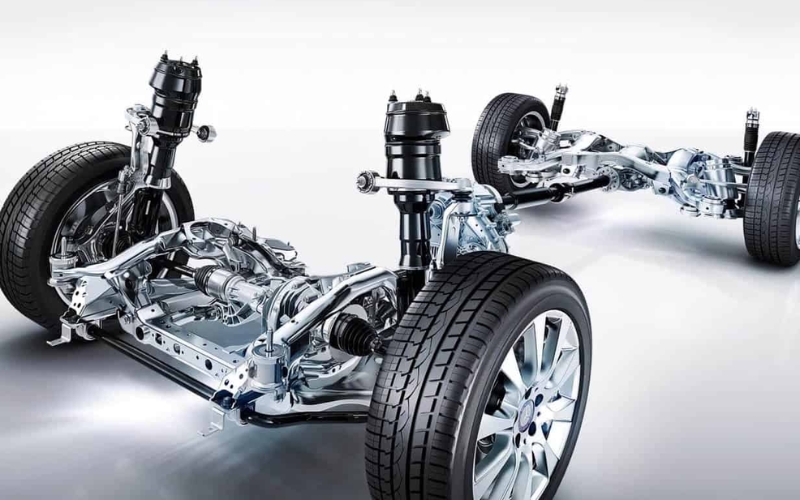

Duy trì tiếp xúc bánh xe với mặt đường
Một trong những chức năng quan trọng của hệ thống treo là đảm bảo bánh xe luôn tiếp xúc với mặt đường để tối ưu lực kéo, kiểm soát và phanh. Hệ thống MacPherson thực hiện điều này thông qua:
- Càng chữ A giữ cho bánh xe chỉ di chuyển lên xuống trong biên độ nhất định, tránh bị lệch hướng.
- Giảm xóc hấp thụ và làm chậm dao động, tránh tình trạng bánh xe bật lên quá mức (tình trạng nhảy bánh – wheel hop).
- Lò xo giúp xe nhanh chóng trở lại trạng thái cân bằng sau mỗi va chạm hoặc dao động.
Sự phối hợp nhịp nhàng này đảm bảo lực phanh được truyền đều, khả năng kiểm soát hướng lái chính xác và độ ổn định thân xe cao hơn trong mọi tình huống.
Hệ thống treo MacPherson không chỉ là giải pháp tối ưu giúp cải thiện khả năng vận hành và độ êm ái cho xe ô tô, mà còn là minh chứng cho sự kết hợp hoàn hảo giữa thiết kế đơn giản và hiệu quả kinh tế. Với cấu tạo gọn nhẹ, dễ bảo trì và chi phí hợp lý, hệ thống này đã và đang được ứng dụng rộng rãi trong ngành công nghiệp ô tô hiện đại. Nếu bạn đang tìm kiếm một lựa chọn ổn định và tiết kiệm cho xe của mình, thì hệ thống treo MacPherson chính là giải pháp đáng cân nhắc.
