Khung gầm ô tô là bộ phận nền tảng đóng vai trò quyết định đến độ bền, khả năng vận hành và mức độ an toàn của mỗi chiếc xe. Đây được ví như “xương sống” trong cấu trúc kỹ thuật, nơi gắn kết và nâng đỡ toàn bộ các hệ thống quan trọng như động cơ, hệ thống treo, hệ thống truyền động và thân xe. Việc hiểu rõ về khung gầm ô tô không chỉ giúp người tiêu dùng lựa chọn được dòng xe phù hợp mà còn nâng cao kiến thức kỹ thuật trong quá trình sử dụng và bảo dưỡng xe. Trong bài viết này, Suzuki Việt Thắng sẽ cùng tìm hiểu chi tiết về các loại khung gầm phổ biến hiện nay, cấu tạo cũng như vai trò thiết yếu của khung gầm trong thiết kế và vận hành ô tô hiện đại.

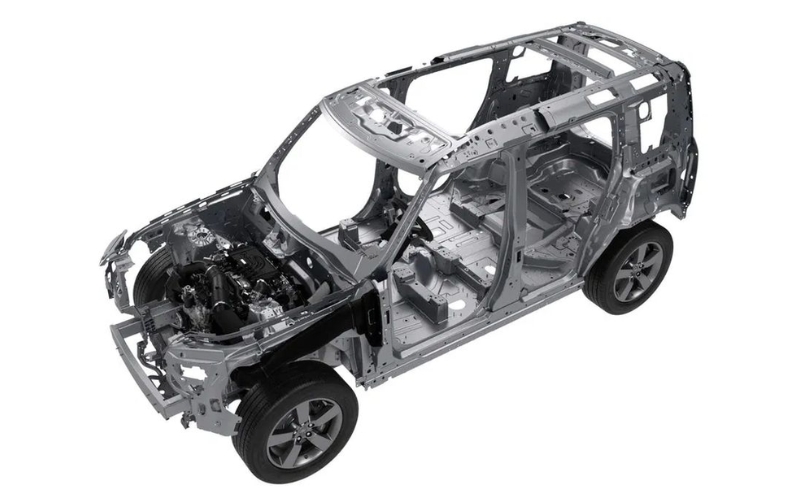

Khung gầm ô tô là gì?
Khung gầm ô tô (tiếng Anh: Chassis) là một trong những bộ phận quan trọng nhất cấu thành nên một chiếc xe ô tô. Đây là phần nền tảng vững chắc giúp nâng đỡ toàn bộ thân xe, động cơ, hệ thống treo, hệ thống truyền động, hệ thống lái và các bộ phận khác. Có thể ví khung gầm như “bộ xương sống” của chiếc xe, đảm nhận nhiệm vụ chịu tải, phân bổ trọng lượng và đảm bảo tính ổn định cũng như an toàn khi vận hành.

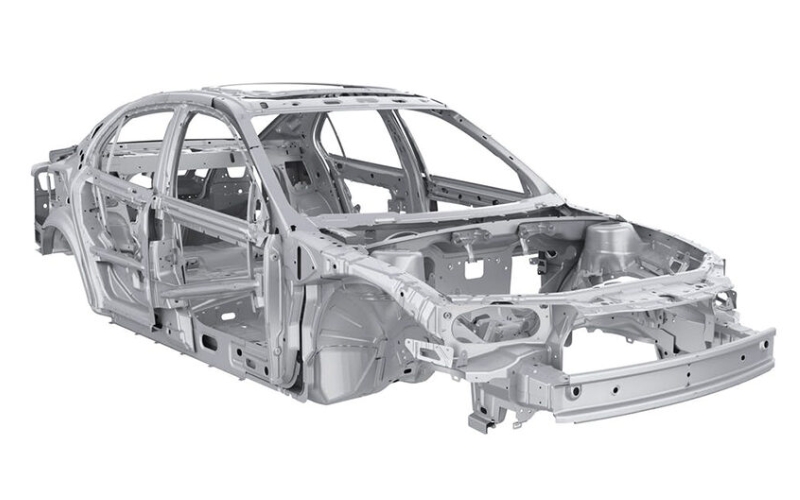

Vai trò quan trọng của khung gầm ô tô
Khung gầm ô tô (chassis) là một trong những bộ phận nền tảng, đóng vai trò cực kỳ quan trọng trong cấu trúc và vận hành của xe. Đây không chỉ là phần khung đỡ mà còn là hệ thống chịu tải, định hình và đảm bảo tính ổn định, an toàn của toàn bộ phương tiện khi di chuyển. Khung gầm chính là “xương sống” kết nối và nâng đỡ tất cả các bộ phận quan trọng khác như thân xe, động cơ, hộp số, hệ thống treo, hệ thống lái và hệ thống truyền động.
- Nền tảng kết cấu chịu lực của toàn bộ xe: Khung gầm là bộ phận chịu tải chính của xe, đảm nhận việc nâng đỡ và chịu trọng lượng của toàn bộ hệ thống trên xe bao gồm động cơ, hộp số, thân xe, nội thất, hành khách và hàng hóa. Nhờ có kết cấu chắc chắn, khung gầm phân bố đều tải trọng, đảm bảo xe vận hành ổn định và giảm thiểu hiện tượng biến dạng khi chịu lực mạnh từ mặt đường hoặc va chạm.
- Bảo đảm độ ổn định và khả năng điều khiển: Một khung gầm vững chắc và được thiết kế tối ưu sẽ giúp xe đạt được độ ổn định cao khi vào cua, phanh gấp hay di chuyển ở tốc độ lớn. Kết cấu khung gầm có ảnh hưởng trực tiếp đến khả năng kiểm soát xe của tài xế. Những mẫu xe có khung gầm chắc chắn sẽ giảm hiện tượng lắc lư, trượt bánh hay mất cân bằng khi di chuyển trên địa hình xấu.
- Gắn kết và hỗ trợ các hệ thống cơ khí quan trọng: Toàn bộ hệ thống cơ khí quan trọng của xe như hệ thống treo, hệ thống lái, hệ thống phanh và truyền động đều được gắn trực tiếp lên khung gầm. Việc bố trí khoa học trên một nền tảng ổn định giúp các bộ phận này phối hợp nhịp nhàng, mang lại hiệu suất vận hành cao. Đồng thời, khung gầm còn giúp giảm rung động lan truyền từ mặt đường lên khoang lái thông qua hệ thống treo, từ đó bảo vệ các chi tiết cơ khí và kéo dài tuổi thọ sử dụng.
- Góp phần quyết định đến hiệu suất vận hành: Hiệu suất vận hành của xe phụ thuộc nhiều vào độ cứng, độ bền và thiết kế khí động học của khung gầm. Khung gầm tốt sẽ giúp xe tăng tốc nhanh, bám đường tốt, khả năng phản hồi lái nhanh nhạy và tiết kiệm nhiên liệu hơn. Ngoài ra, việc giảm trọng lượng khung gầm cũng giúp xe tăng hiệu quả vận hành mà không làm mất đi tính an toàn.
- Tăng độ an toàn khi xảy ra va chạm: Khung gầm hiện đại được thiết kế để phân tán lực va chạm, bảo vệ khoang hành khách khỏi các lực tác động trực tiếp. Trong nhiều mẫu xe, khung gầm được tích hợp các vùng hấp thụ xung lực (crumple zones) giúp giảm thiểu thương tích cho người trong xe. Một khung gầm được thiết kế khoa học sẽ nâng cao khả năng chống xoắn, chống lật và hạn chế hư hại trong các tình huống khẩn cấp.
- Ảnh hưởng đến trải nghiệm lái và cảm giác thoải mái: Khung gầm đóng vai trò quan trọng trong việc mang lại cảm giác lái ổn định, êm ái. Một khung gầm được thiết kế tốt kết hợp cùng hệ thống treo phù hợp sẽ giúp xe giảm rung lắc, tăng khả năng cách âm và mang lại cảm giác chắc chắn khi di chuyển, đặc biệt là trên đường dài hoặc địa hình gồ ghề.
- Tối ưu hóa thiết kế tổng thể của xe: Khung gầm không chỉ đảm bảo về mặt kỹ thuật mà còn ảnh hưởng đến thiết kế tổng thể của xe. Các kỹ sư có thể tùy chỉnh kích thước, chiều dài cơ sở và trọng tâm xe thông qua khung gầm để phù hợp với từng dòng xe như sedan, SUV, hatchback, hay xe tải. Thiết kế khung gầm thông minh giúp tối ưu không gian nội thất, khoang hành lý và cải thiện hiệu quả khí động học.
Cấu tạo chi tiết trong khung gầm ô tô
Khung gầm ô tô là hệ thống kết cấu quan trọng nằm bên dưới thân xe, giữ vai trò nâng đỡ, kết nối và phối hợp hoạt động của nhiều hệ thống cơ khí khác nhau. Tùy theo loại xe (sedan, SUV, tải nặng…) và thiết kế (khung rời hay liền khối), cấu tạo khung gầm có thể khác nhau, nhưng về cơ bản sẽ bao gồm những bộ phận chính dưới đây:

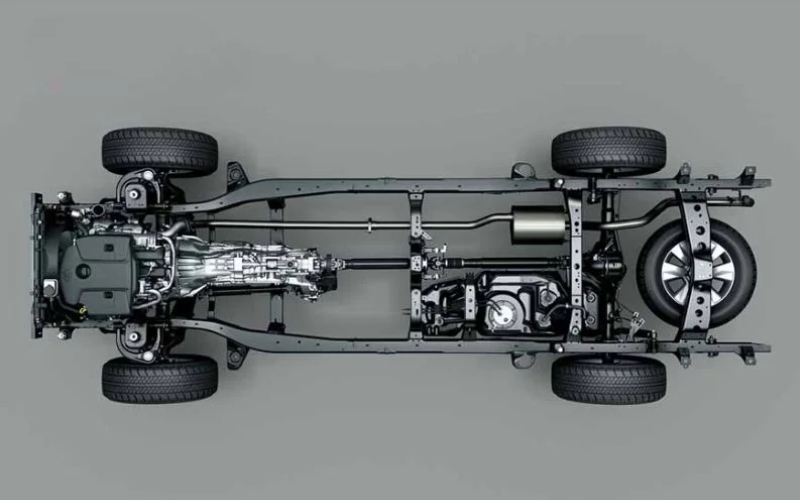

Khung chính (Main Frame hoặc Subframe)
Khung chính là bộ phận nền tảng trong toàn bộ cấu trúc khung gầm ô tô. Nó được chế tạo từ thép cường lực, nhôm hoặc vật liệu tổng hợp có độ cứng cao nhằm đảm bảo khả năng chịu lực tốt trong mọi điều kiện vận hành. Tùy vào từng loại xe, khung chính có thể có dạng dầm, dạng hộp hoặc dạng khung giàn. Trong các dòng xe sử dụng kết cấu liền khối (unibody), khung chính thường tích hợp trực tiếp vào thân xe để giảm trọng lượng và tăng độ cứng xoắn tổng thể. Đây là nơi cố định hầu hết các thành phần quan trọng như động cơ, hộp số, hệ thống treo và hệ thống truyền động.
Hệ thống treo (Suspension System)
Hệ thống treo là cấu trúc nối liền giữa bánh xe và khung chính, có nhiệm vụ giảm xung động từ mặt đường và duy trì độ bám đường của lốp. Cấu tạo của hệ thống treo bao gồm các thành phần như tay đòn điều khiển (control arms), lò xo (coil springs hoặc leaf springs), giảm chấn (shock absorbers) và thanh cân bằng. Tùy vào thiết kế xe, hệ thống treo có thể là loại độc lập hoặc phụ thuộc. Đây là yếu tố quan trọng giúp tăng độ êm ái khi di chuyển, nâng cao độ ổn định khi vào cua và cải thiện độ bền của khung gầm.

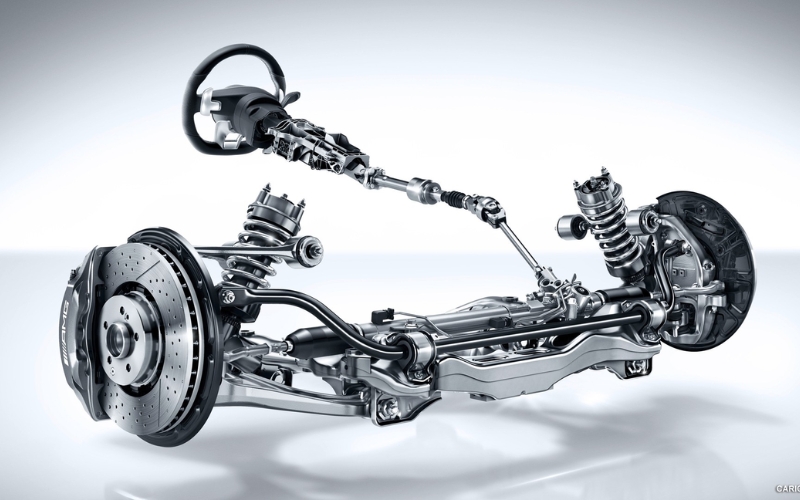

Hệ thống lái (Steering System)
Hệ thống lái là bộ phận cho phép người lái điều khiển hướng di chuyển của xe thông qua vô lăng. Cấu tạo chính gồm trục lái, cơ cấu truyền động lái (thường là thanh răng – bánh răng hoặc hộp số lái), càng chữ A và các khớp nối (ball joints, tie rods). Hệ thống này được gắn trực tiếp lên khung gầm, đảm bảo truyền tải lực chính xác từ tay lái đến bánh trước. Khung gầm cần đủ cứng để giữ vững hệ thống lái, tránh biến dạng hoặc lệch hướng khi xe di chuyển với tốc độ cao hoặc trên địa hình xấu.

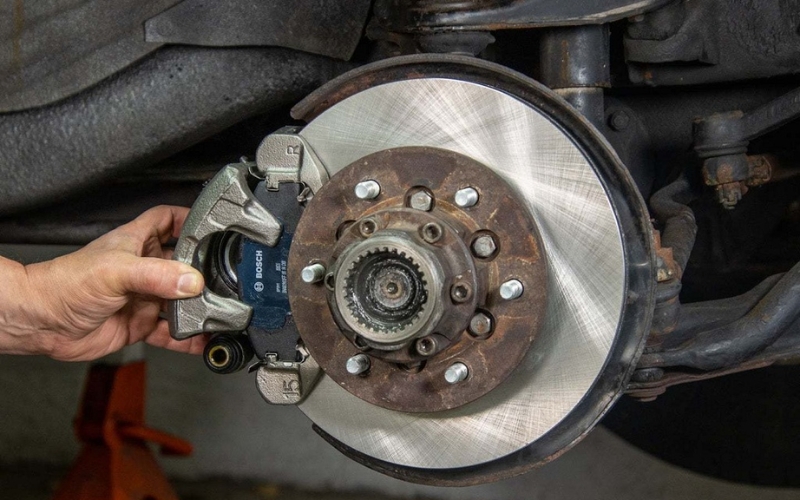

Hệ thống phanh (Brake System)
Hệ thống phanh đóng vai trò then chốt trong việc kiểm soát tốc độ và đảm bảo an toàn cho người điều khiển. Cấu tạo bao gồm phanh đĩa hoặc phanh tang trống, cùm phanh (caliper), má phanh (brake pads), đường ống dẫn dầu phanh và tổng phanh. Tất cả được lắp đặt trực tiếp trên các trục xe nối với khung gầm. Khi phanh hoạt động, lực từ bàn đạp được chuyển đến má phanh, ép vào đĩa hoặc trống để giảm tốc độ bánh xe. Sự vững chắc của khung gầm giúp duy trì hiệu quả phanh, hạn chế rung lắc khi dừng xe đột ngột.

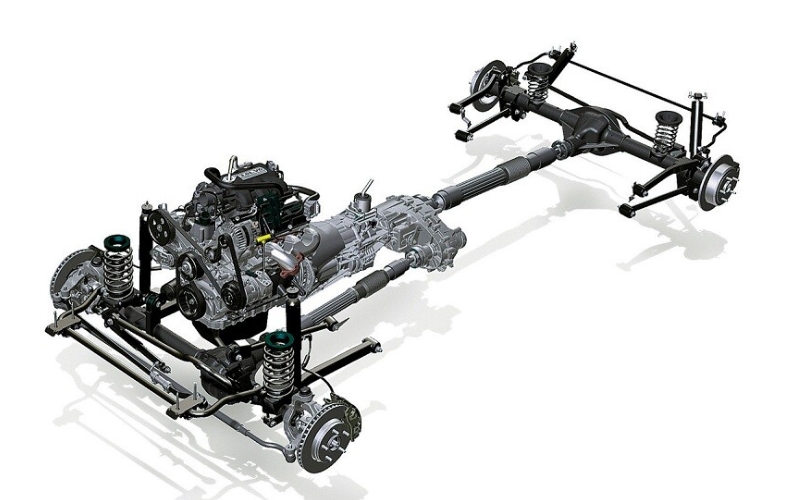

Trục xe và hệ thống truyền động (Axles & Drivetrain)
Trục xe là bộ phận truyền lực và đỡ trọng lượng từ khung xe xuống bánh xe, đồng thời phối hợp với hệ thống truyền động để chuyển mô-men xoắn từ động cơ ra các bánh chủ động. Cấu tạo bao gồm trục dẫn động (drive shaft), vi sai (differential), bán trục (half shaft) và trục bánh xe (axle shaft). Tùy theo loại dẫn động (FWD, RWD hay AWD), hệ thống này có thể đặt ở phía trước, sau hoặc cả hai cầu xe. Khung gầm cần có vị trí kết cấu chính xác và độ bền cao để giữ ổn định các trục truyền động khi xe vận hành ở công suất lớn.
Thanh cân bằng (Stabilizer Bar hoặc Anti-roll Bar)
Thanh cân bằng là một thanh thép đặc được nối giữa hai bên hệ thống treo trước hoặc sau của xe. Khi xe vào cua, lực ly tâm sẽ làm một bên thân xe bị nhấc lên, gây nghiêng thân. Lúc này, thanh cân bằng hoạt động bằng cách phân phối lại lực xoắn, giữ hai bên thân xe ở mức cân bằng, hạn chế nguy cơ lật xe. Dù là một chi tiết nhỏ trong hệ thống khung gầm, nhưng thanh cân bằng đóng vai trò quan trọng trong việc tăng độ ổn định và an toàn khi xe chuyển hướng gấp.

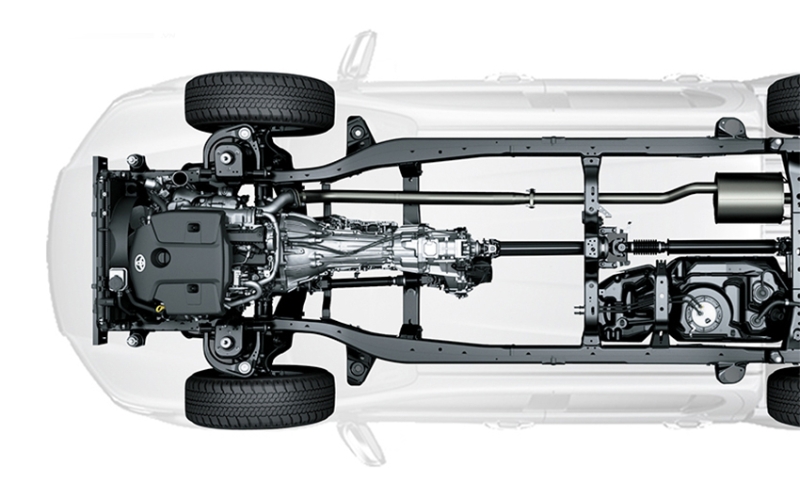

Giá đỡ động cơ và hộp số (Engine & Transmission Mounts)
Các giá đỡ này được gắn cố định giữa động cơ, hộp số và khung xe, có nhiệm vụ giữ cho toàn bộ hệ thống truyền động không bị dịch chuyển trong quá trình hoạt động. Chúng thường làm từ cao su kết hợp kim loại để vừa chịu lực vừa giảm rung động. Nếu không có giá đỡ, khung gầm sẽ chịu toàn bộ dao động từ động cơ, gây rung lắc mạnh và ảnh hưởng đến cảm giác lái. Đây là chi tiết giúp nâng cao sự ổn định, êm ái và độ bền tổng thể cho khung xe.

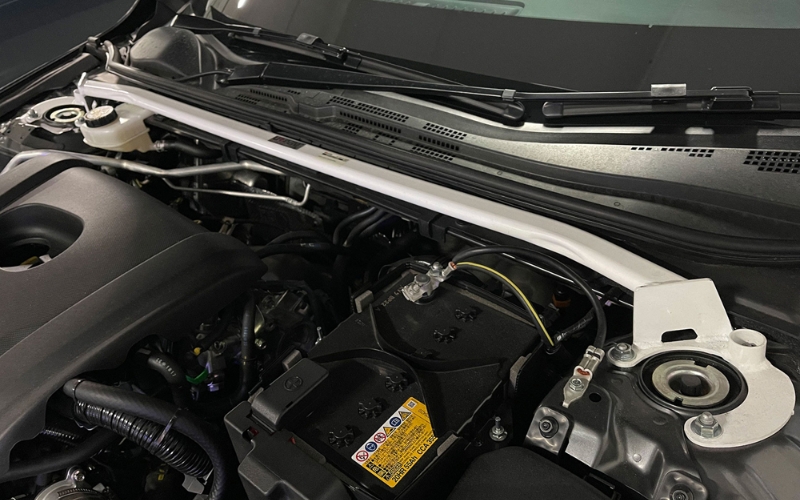

Giá đỡ và liên kết phụ trợ (Crossmembers & Brackets)
Trong khung gầm, các thanh giằng ngang (crossmembers) và bộ liên kết (brackets) được sử dụng để cố định các chi tiết như hộp số, bình xăng, hệ thống xả, hộp điều khiển… Các thành phần này không trực tiếp chịu tải trọng chính như khung chính nhưng lại đóng vai trò hỗ trợ trong việc duy trì cấu trúc và tổ chức không gian dưới gầm xe. Chúng cũng giúp tăng độ cứng vững cho khung gầm và hỗ trợ khả năng phân bổ lực tác động từ mặt đường.

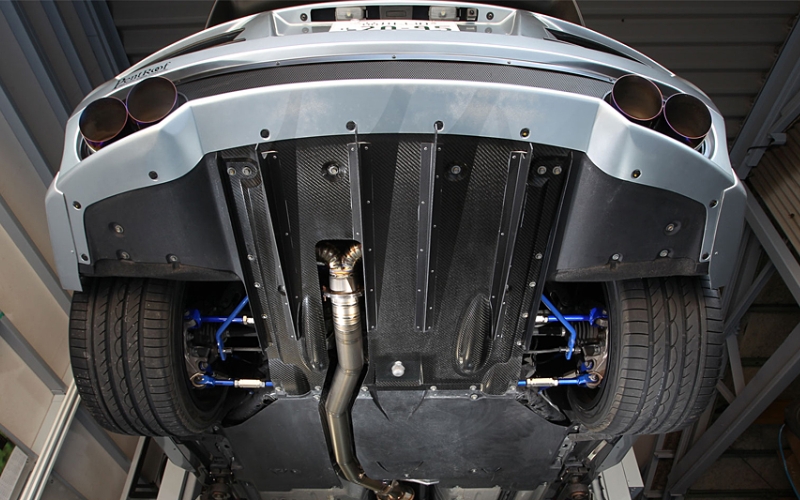

Hệ thống xả và các tấm bảo vệ dưới gầm
Khung gầm còn là nơi cố định hệ thống xả, bao gồm ống xả, bộ xúc tác khí thải (catalytic converter) và bộ giảm thanh. Ngoài ra, nhiều mẫu xe còn trang bị thêm các tấm bảo vệ gầm (underbody shield) và chắn nhiệt để tránh va đập từ mặt đường và giảm nguy cơ cháy nổ. Những chi tiết này giúp cải thiện độ bền của khung gầm cũng như bảo vệ các linh kiện quan trọng khỏi bụi bẩn, nước và va chạm trong quá trình vận hành.
Các loại khung gầm ô tô phổ biến nhất hiện nay
Khung gầm là nền tảng kết cấu quan trọng trong mọi chiếc ô tô. Tùy vào thiết kế kỹ thuật, mục đích sử dụng và phân khúc xe, các nhà sản xuất sẽ lựa chọn loại khung gầm phù hợp để tối ưu hóa hiệu suất vận hành, độ an toàn và khả năng chịu tải. Dưới đây là các loại khung gầm ô tô phổ biến nhất hiện nay trên thị trường:

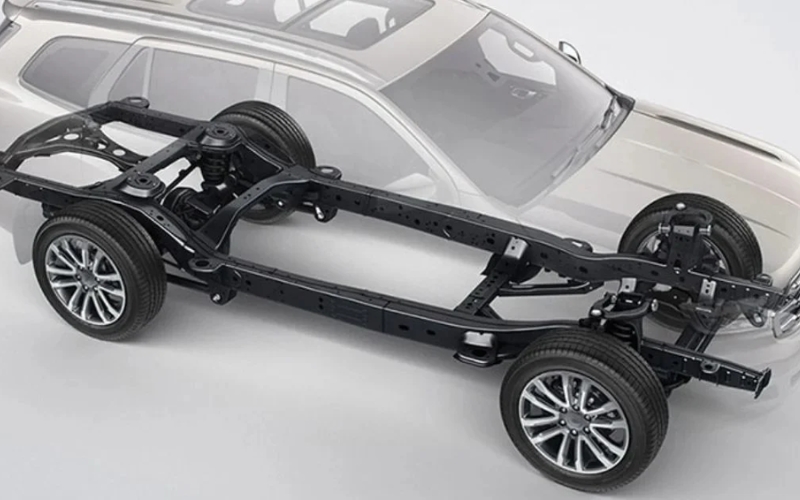

Khung gầm rời (Body-on-Frame)
Khung gầm rời là kiểu thiết kế truyền thống, trong đó phần khung và thân xe được sản xuất tách rời. Khung thường là một bộ khung thép hình thang hoặc hình hộp cứng chắc, sau đó thân xe được gắn lên trên bằng bu-lông hoặc đinh tán.
Ưu điểm:
- Khả năng chịu tải cao, đặc biệt thích hợp với xe tải, SUV và xe địa hình.
- Dễ bảo trì và sửa chữa vì các bộ phận riêng biệt.
- Bền bỉ khi di chuyển ở địa hình gồ ghề.
Nhược điểm:
- Trọng lượng nặng, dẫn đến tiêu hao nhiên liệu nhiều hơn.
- Độ an toàn và cảm giác lái không mượt bằng các thiết kế hiện đại.
- Khó tối ưu hóa không gian nội thất.
Ứng dụng phổ biến:
- Các dòng xe bán tải (Toyota Hilux, Ford Ranger).
- SUV off-road (Toyota Land Cruiser, Nissan Patrol).
- Xe tải nhẹ và xe chuyên dụng.
Khung gầm liền khối (Unibody)
Khung gầm liền khối là thiết kế hiện đại, trong đó khung và thân xe được kết hợp thành một cấu trúc duy nhất. Đây là loại khung gầm phổ biến nhất trong các dòng xe con hiện đại ngày nay.
Ưu điểm:
- Trọng lượng nhẹ giúp tiết kiệm nhiên liệu.
- Tăng độ cứng xoắn, nâng cao cảm giác lái và độ ổn định.
- Tối ưu hóa thiết kế nội thất và khoang hành lý.
- Khả năng hấp thụ lực va chạm tốt hơn trong tai nạn.
Nhược điểm:
- Khó sửa chữa khi bị hư hỏng nặng do cấu trúc liền khối.
- Không phù hợp cho các loại xe tải nặng hoặc xe địa hình cường độ cao.
Ứng dụng phổ biến:
- Xe sedan (Toyota Camry, Honda Accord).
- Hatchback và crossover (Mazda CX-5, Hyundai Tucson).
- Xe đô thị và MPV (Kia Carnival, Toyota Veloz).

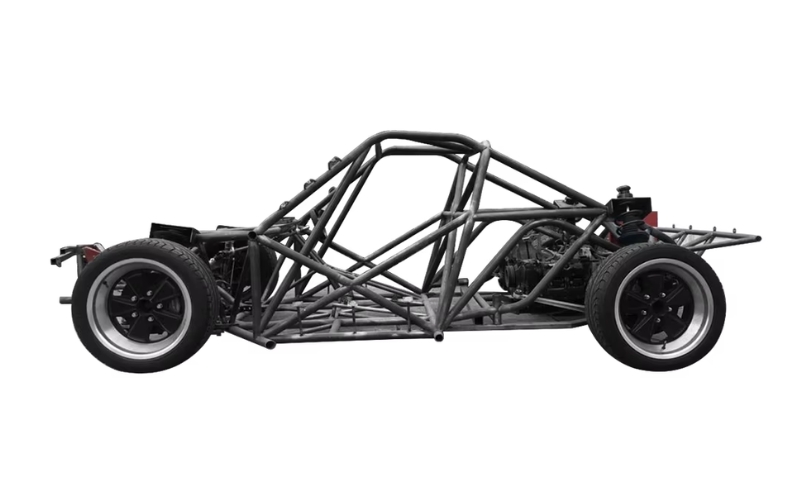

Khung gầm dạng giàn không gian (Space Frame)
Khung gầm dạng giàn không gian sử dụng các thanh kim loại hàn lại thành cấu trúc lưới ba chiều giống giàn giáo. Loại khung này thường được làm từ nhôm, thép siêu nhẹ hoặc sợi carbon.
Ưu điểm:
- Trọng lượng cực nhẹ nhưng vẫn đảm bảo độ cứng cao.
- Phân phối lực va chạm đồng đều.
- Phù hợp với xe thể thao, xe đua và siêu xe.
Nhược điểm:
- Giá thành sản xuất cao.
- Yêu cầu kỹ thuật hàn chính xác và bảo trì phức tạp.
Ứng dụng phổ biến:
- Siêu xe và xe hiệu suất cao (Ferrari, Lamborghini).
- Một số mẫu xe điện hoặc hybrid cao cấp.

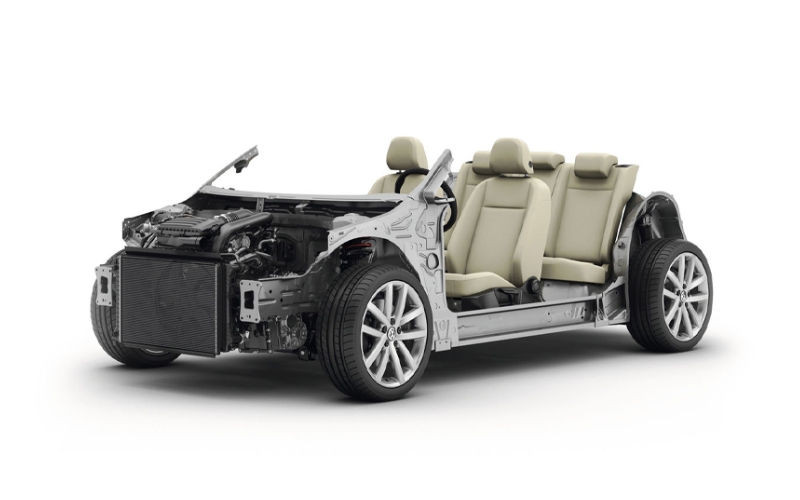

Khung gầm dạng module (Modular Platform)
Khung gầm dạng module là xu hướng thiết kế mới, cho phép một nền tảng khung gầm được sử dụng linh hoạt trên nhiều dòng xe khác nhau. Các thành phần như trục cơ sở, khoảng sáng gầm, vị trí động cơ… đều có thể tùy chỉnh dễ dàng.
Ưu điểm:
- Tối ưu hóa chi phí sản xuất nhờ tính linh hoạt.
- Dễ dàng tích hợp công nghệ mới như điện hóa, tự lái…
- Hỗ trợ phát triển nhiều biến thể xe từ một nền tảng duy nhất.
Nhược điểm:
- Cần tiêu chuẩn hóa cao để đảm bảo chất lượng trên nhiều dòng xe.
- Thiết kế phải được tính toán kỹ lưỡng để cân bằng tính linh hoạt và hiệu suất.
Ứng dụng phổ biến:
- Nền tảng MQB của Volkswagen (dùng cho Golf, Tiguan, Passat…).
- Nền tảng TNGA của Toyota (dùng cho Corolla, RAV4, Camry…).
- Khung gầm EV của các hãng xe điện như Tesla, VinFast, Hyundai Ioniq.

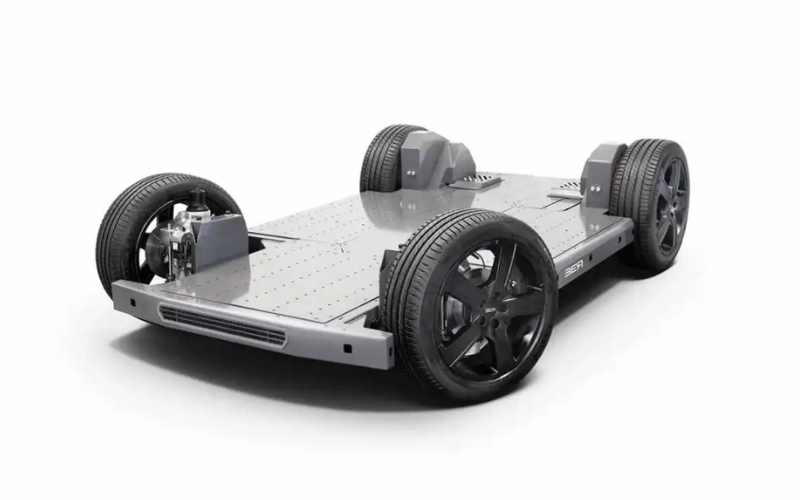

Khung gầm xe điện chuyên dụng (EV Skateboard Platform)
Với sự phát triển mạnh mẽ của xe điện, các hãng xe đang sử dụng khung gầm “dạng ván trượt” – nơi đặt bộ pin lớn nằm dưới sàn xe, mô-tơ điện ở hai cầu và hệ thống điều khiển tích hợp.
Ưu điểm:
- Trọng tâm xe thấp, giúp tăng độ ổn định.
- Tối ưu hóa không gian nội thất do loại bỏ động cơ truyền thống.
- Dễ mở rộng sang nhiều biến thể xe điện khác nhau.
Nhược điểm:
- Chi phí phát triển cao do công nghệ mới.
- Cần hệ thống làm mát và bảo vệ pin tốt để đảm bảo an toàn.
Ứng dụng phổ biến:
- Tesla Model S/3/X/Y.
- VinFast VF e34, VF8.
- Hyundai Ioniq 5, Kia EV6.
Có thể thấy rằng, khung gầm ô tô không chỉ là nền tảng chịu lực cho toàn bộ xe mà còn ảnh hưởng sâu sắc đến hiệu suất vận hành, mức độ an toàn và trải nghiệm lái của người sử dụng. Mỗi loại khung gầm đều có đặc điểm riêng phù hợp với từng dòng xe và mục đích sử dụng khác nhau. Việc nắm vững kiến thức về khung gầm ô tô sẽ giúp bạn đưa ra lựa chọn thông minh khi mua xe, đồng thời hỗ trợ quá trình bảo dưỡng và sử dụng xe một cách hiệu quả. Hãy luôn ưu tiên kiểm tra và đánh giá kỹ lưỡng khung gầm trước khi quyết định, bởi đó chính là yếu tố cốt lõi định hình chất lượng tổng thể của một chiếc ô tô.
